產品特點
◆ 采用英制管螺紋快速接頭或銅管焊接式結構,使用方便,安裝靈活,無需特殊的安裝固定;
◆ 插片式或?qū)Ь€式連接方式可供用戶任意選擇;
◆ 單刀單擲型開關方式,常開式開關接點結構;
◆ 熔焊密封式不銹鋼壓力感應器外加鋼制防爆外殼,安全可靠;
◆ 在1305PSI~2610PSI(9~18MPa)壓力范圍內可根據用戶要求任意選定壓力值進行制造;
◆ 產品在出廠前其壓力參數在工廠已按要求設定好,無需再設定,可直接使用;

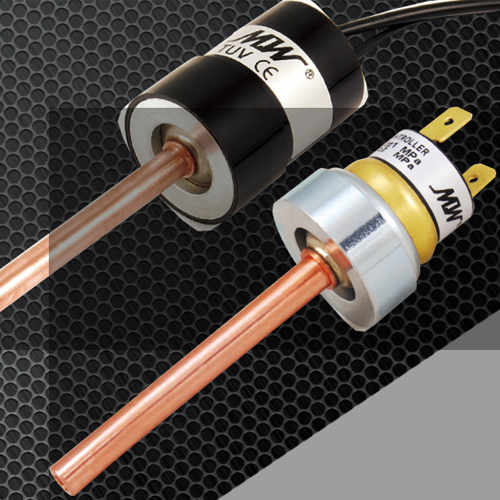

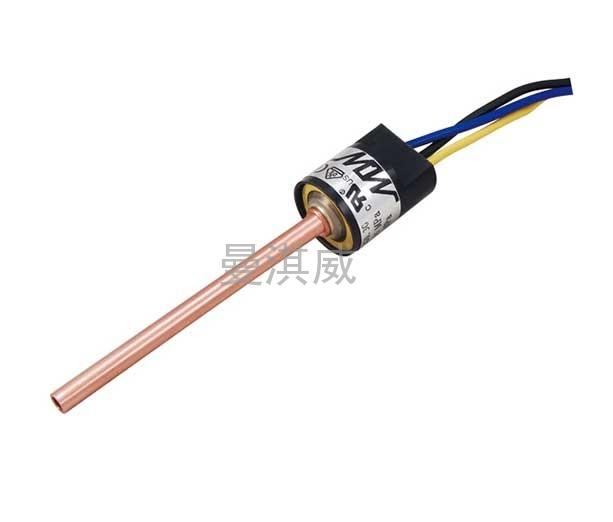

典型外形圖
工作原理
◆ 該系列壓力開關主要利用內置的不銹鋼可翻轉動作膜片在感應到一定壓力后可向反方向翻轉的特性進行制造。當膜片動作時,會通過一個導桿帶動電氣觸點的打開。當在感應壓力降低至恢復值以下時,壓力開關即可自動復位。
用途
◆ 該系列產品是專門針對使用二氧化碳作為制冷劑的制冷設備,其制冷系統壓力大大高于常規制冷劑壓力的特殊要求而設計制造,用于系統的高壓保護;同時也適用于各類系統高壓保護壓力大于800PSI(5.5MPa)的設備及工具。
設計參數
◆ 工作壓力范圍:1305~2610PSI(9~18MPa)
◆ 爆破壓力:10440PSI(72MPa)
◆ 環境溫度:-30℃~+80℃
◆ 系統介質溫度:-50℃~+120℃
◆ 電氣規格: 24Vac時常規電氣容量125VA 120/240Vac時常規電氣容量375VA
◆ 抗電強度:斷開觸點間為AC700V/S,端子對外殼為AC2000V/S
電氣原理圖

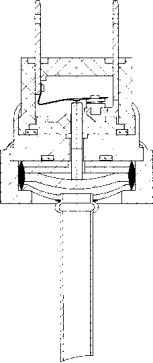

典型結構圖
