產品特點
采用英制管螺紋快速接頭或銅管焊接式安裝結構,使用方便,安裝靈活,無須特殊的安裝固定。插片式或導線式連接方式可供用戶任意選擇。單刀單擲型開關方式,常開式或常閉式開關接點結構可供任意選擇。熔焊密封式不銹鋼壓力感應器和全密封開關結構安全可靠。在3~800PSI(0.02~5.5Mpa)壓力范圍內可根據用戶要求任意選定壓力值進行制造。產品在出廠前其壓力參數在工廠已按要求設定好,無需再設定,可直接使用。

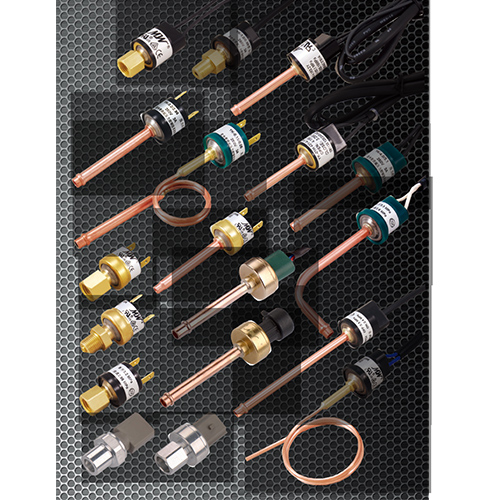

典型外形圖
工作原理
該系列壓力控制器主要利用內置的不銹鋼可翻轉動作膜片在感應到一定壓力后可向反方向翻轉的特性進行制造。當膜片動作時,會通過一個導桿帶動電氣觸點 的吸合或打開。當感應壓力降低至恢復值以下時,開關即可自動復位。
用途
該系列產品主要用于家用、商用、汽車空調、制冰機等制冷系統中的高、低壓力保護控制,也可適用于各種空壓機、設備工具、農用機械的液壓和汽壓的控制系統中。
設計參數
◆ 工作壓力范圍:3~800PSI(0.02~5.5MPa)
◆ 爆破壓力:5000PSI
◆ 環境溫度:-30℃~+80℃
◆ 系統介質溫度:-50℃~+120℃
◆ 額定電流下的壽命次數:30,000次,50,000次,100,000次可供選擇
◆ 電氣規格:24Vac 時常規電氣容量125VA 120/240Vac時常規電氣容量375VA
◆ 抗電強度:斷開觸點間為AC700V/S,端子對外殼為AC2000V/S
◆ 安全耐壓:壓力控制器可承受的不影響動作設定值的壓力。
典型結構圖
最高工作壓力范圍 | 安全耐壓 |
<145PSI(1MPa) | 250PSI(1.7MPa) |
145PSI(1MPa)~400PSI(2.75MPa) | 600PSI(4.1MPa) |
>145PSI(2.75MPa) | 800PSI(5.5MPa) |

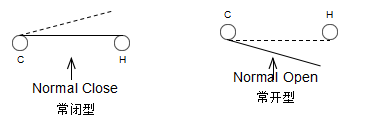

電氣原理圖
