    YK系列手動復位壓力控制器
    http://www.baobaous.com/uploadfiles/107.151.154.230/webid945/source_water/201808/153423539163.jpg
    • 郵箱:trading@match-well.com

    • 分享到:
      • YK系列手動復位壓力控制器
    產品詳情


     產品特點

    ◆ 采用英制管螺紋快速接頭或銅管(含毛細管)焊接式連接結構,安裝方便,可滿足不同的需要。

    ◆ 外殼采用板裝式(自帶安裝耳)或線裝式(無需另外固定)兩種安裝方式,可供用戶任意選擇。

    ◆ 密封式雙保險碟片不銹鋼感應器,確保在壓力作用下自動快速斷開開關接頭,并切斷開關接頭與系統內壓力的聯系,確保系統不因意外接通開關啟動機器而導致機器損壞,特別安全可靠。

    ◆ 獨立的自動斷開和手動復位雙結構設計,極大地提高了壓力保護的安全性和可靠性。


    典型外形圖


    工作原理

    ◆ 當系統內壓力高于額定的安全壓力時,感應器內壓力感應碟片瞬時發生動作,通過推桿推動保險碟片達到鎖定位置,同時經保險碟片通過連接導桿推動開關斷  開。當壓力降低時,感應碟片自動復位,因保險碟片已處于鎖定位置而不能自動復位,開關不能接通。只有當按動外部按鈕,強制推動保險碟片解除鎖定達到開關接頭接通狀態時,系統才能恢復正常工作狀態。


    用途

    ◆ 該系列壓力開關適用于對壓力保護有特殊要求的各類空調制冷系統及各種設備、工具壓力系統超壓保護作用的廣泛場合。該壓力開關可直接安裝在管路上,或根據設備要求安裝于設備面板上。


    設計參數

    ◆ 工作壓力范圍:145~800PSI (1~5.5MPa)

    ◆ 爆破壓力:5000PSI

    ◆ 環境溫度:-30℃~+80℃

    ◆ 系統介質溫度:-50℃~+120℃

    ◆ 電氣規格:24Vac時常規電氣容量125VA,120/240Vac時常規電氣容量375VA

    ◆ 抗電強度:斷開觸點間為AC700V/S,端子對外殼為AC2000V/S

    ◆ 安全耐壓:壓力控制器可承受的不影響動作設定值的壓力。



    最高工作壓力范圍

    安全耐壓

    145PSI(1MPa)~400PSI(2.75MPa)

    600PSI(4.1MPa)

    >400PSI(2.75MPa)

    800PSI(5.5MPa)


     典型結構圖

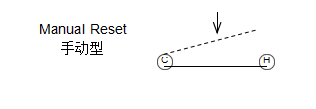

     電氣原理圖

     典型接口圖
